Виды градирен

Градирня – теплообменная установка, предназначенная для охлаждения оборотной воды в системах замкнутого водоснабжения.

Назначение этого аппарата - отведение тепла от технологического оборудования.

Классификация градирен



Сфера применения градирен - это и крупные промышленные объекты, такие как ТЭЦ, АЭС, металлургические, химические, нефтеперерабатывающие заводы, так и более мелкие заводы пищевой, легкой промышленности, а также сфера деятельности военно-промышленного комплекса.

Основные виды градирен

Существует несколько основных видов градирен, классифицированных по разным видам критериев.

По принципу действия градирни бывают испарительные (мокрые) и сухие. О них мы поговорим ниже.

По способу организации тяги градирни бывают:

  • Башенные
  • Вентиляторные

Башенные градирни применяются для охлаждения большого количества теплоносителя естественным путем без использования электроэнергии.

Принцип работы состоит в создании тяги воздуха за счет разницы давления наверху и внизу установки. Каркас башенных градирен изготавливают из металла или бетона. Высота этих гигантов может достигать 100 метров, площадь орошения  35 тыс. кв.м.

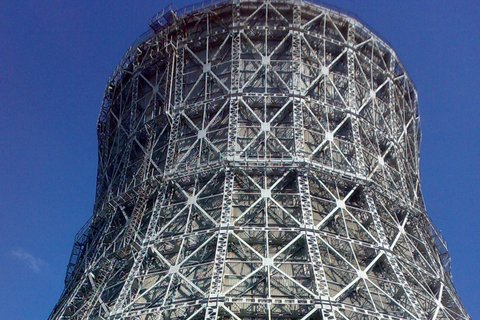

Башенная градирня

Достоинства и недостатки вытекают из конструкции градирни. Так, преимуществами являются работа на естественной тяге, способность охлаждать большие объемы воды, экономически выгодная эксплуатация. Главные недостатки – большая площадь размещения и высокие капитальные затраты на строительство, а так же сложность в регулировании режимов работы.

Сфера применения башенных градирен – производственные циклы с большим объемом оборотной воды, такие как АЭС и ТЭЦ, или крупные промышленные предприятия.

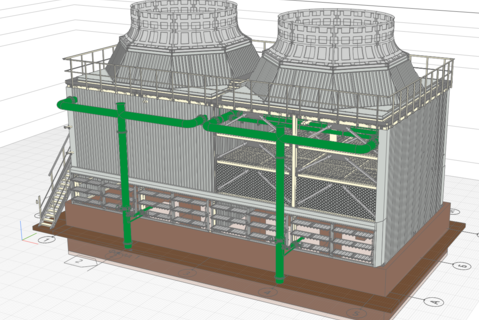

Вентиляторные градирни – это устройства для охлаждения оборотной воды потоком воздуха, создаваемым с помощью вентилятора.

Устройство и принцип работы заключаются в следующем. Нагретая вода подаётся на водораспределительное устройство, которое представляет из себя систему трубопроводов с разбрызгивающими соплами. Вода, проходя под давлением или самотёком, разбивается на мелкие капли размером 2-3 мм, и распределяется по всему объёму градирни, далее попадает на оросительное устройство, имеющее большую развитую поверхность. При прохождении воды через ороситель происходит перераспределение и перемешивание (турболизация) потоков, в результате чего увеличивается охлаждающий эффект.

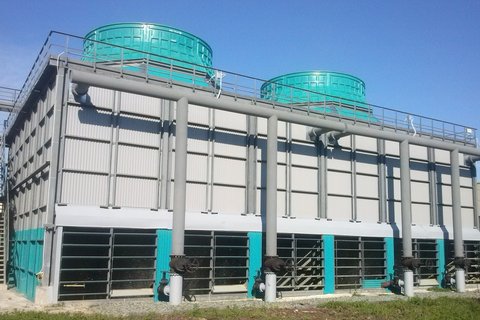

Вентиляторная градирня

Одновременно, навстречу движению воды, через воздухозаборные окна подаётся поток воздуха. После чего, нагретая паровоздушная смесь выбрасывается в атмосферу. Прокачка воздуха обеспечивается с помощью вентустановки. Вентиляторы могут располагаться как в нижней части градирни (нагнетательные вентиляторы) или сверху (вытяжные вентиляторы).

Далее охлаждённая вода собирается и накапливается в водосборной ёмкости и подаётся на оборудование. Водосборная емкость в зависимости от размера градирни может представлять из себя бетонный бассейн, являющийся одновременно фундаментом градирни, так и сравнительно небольшой поддон.

Достоинства вентиляторной градирни:

  • большой выбор размеров
  • возможность подбора градирни на любой расход
  • высокая степень автоматизаци процесса
  • простота монтажа
  • доступность и легкость ремонта
  • большой ассортимент запасных частей

    Недостатки:
  • принятие дополнительных мер зимой
  • обучение персонала для квалифицированной эксплуатации градирни
  • затраты на электроэнергию для работы вентиляторов

В зависимости от типа оросителя вентиляторная градирня может быть пленочной, капельной, капельно-пленочной.

Подобрать вентиляторную градирню

Ответьте на 6 вопросов и получите ТКП вентиляторной градирни для вашего производства и гарантированную скидку

Отправить заявку

По способу размещения градирни бывают:

  • Секционные
  • Малогабаритные
  • Отдельно стоящие

Секционные градирни - это вентиляторные градирни с различным размером секций и возможностью их совмещения в один блок. В настоящий момент это самый распространенный тип градирен, т.к. они позволяют охлаждать самые разные водооборотные циклы. Благодаря большой вариативности размеров, да еще и с возможностью регулирования количества секций, такие градирни наиболее универсальны и удобны в обслуживании. К ним относятся все градирни типоряда «Вента»  (за исключением малогабаритной градирни Вента-100).

Секционные градирни

Малогабаритные градирни отличаются своими небольшими размерами

Служат малогабаритные градирни на предприятиях с незначительным оборотным циклом. Их достоинством является возможность поставки в собранном виде и готовностью к работе сразу же. Такие установки легкие, их не сложно транспортировать.Малогабаритные градирни

Недостатков больше, чем достоинств: эти градирни не могут охлаждать воду больше, чем на 5-7 0С. При увеличении объема оборотного цикла требуется устанавливать дополнительные единицы оборудования, т.к. нельзя внести изменения в количество и качество имеющихся технологических элементов. Кроме того, такие градирни имеют свойство обмерзать зимой.

Отдельно стоящие градирни типа СК-400 и СК-1200

Градирня СК-400 или СК-1200 – это комбинированная установка, получившаяся в результате объединения конструкции и преимуществ вентиляторной и башенной градирни.

Отдельно стоящие градирни представляют собой железобетонный или металлический каркас цилиндрической формы высотой более 10 метров, с диаметром основания 24 метра для СК-400 и 36 метров для СК-1200.

Градирни СК-400 и СК-1200

В верхней части сооружения располагается мощный вентилятор, помещенный в специальный корпус - диффузор. Именно вентиляторная установка и создает необходимую тягу внутри градирни. Остальные технологические элементы повторяют "начинку" башенной градирни. Процессы, протекающие в СК-400 или СК-1200 также аналогичны.

Градирни СК-400 и СК-1200 получили широкое распространение в Советском Союзе на химических и нефтехимических предприятиях. Их основными достоинствами являются высокая производительность, устойчивость к обмерзанию, возможность регулирования тяги за счет изменения режима работы вентилятора и удобство проведения работ по обслуживанию и ремонту.

Однако есть и минусы такой установки - дорогостоящая вентиляторная группа, сложность её конструкции и большие затраты электроэнергии для обеспечения работы вентилятора.

По направлению контакта воды и воздуха градирни бывают:

  • Эжекционные
  • Брызгальные
  • Поперечноточные
  • Противоточные

Эжекционные градирни работают следующим образом. Горячий теплоноситель подается в градирню с высокой скоростью (16-20 м/с) через очень маленькие отверстия, так называемые эжекторы.  Создается водяная пыль, движущаяся с высокой скоростью и образуется область с пониженным давлением. Благодаря этому холодный воздух притягивается в градирню. На поверхности капель происходит теплообмен. Сфера применения эжекционных градирен – очень горячий теплоноситель. Такие градирни могут работать при температуре охлаждаемой жидкости 50 0С и выше.

Устройство эжекционной градирни

Достоинства вытекают из сущности эжекционной градирни: качественная работа при высоких температурах, отсутствие нужды обслуживать вентилятор, нет подвижных механических частей.

Недостатками эжекционных градирен являются высокие затраты на создание повышенного давления воды, огромные потери воды вследствие капельного уноса, сложности эксплуатации зимой.

Брызгальные градирни имеют малый вес и небольшие габариты, что дает возможность устанавливать их над конденсаторами или на специальных легких помостах и крышах производственных зданий. Данные градирни по своей сути близки к брызгальным бассейнам. На способность охлаждать воду влияет сила ветра. Монтируют градирни  над небольшим бассейном прямоугольной формы. Форсунки устанавливают на высоте до 4 м соплами вниз.

Брызгальный бассейн

К достоинствам относятся простота конструкции и невысокая строительная стоимость, к недостаткам - низкий охладительный эффект.

По сравнению с бассейнами открытые брызгальные градирни требуют меньшей площади и меньшей затраты труб. Однако устройство таких градирен в общей сумме обходится дороже брызгальных бассейнов.

В настоящее время брызгальные градирни практически не используются.

Поперечноточные (перекрестноточные) градирни

В поперечноточной градирне вода из коллектора подается в специальный бак - лоточный распределитель. Оттуда уже без давления, самотеком она стекает вниз по узкому слою специальной конструкции, содержащей в себе водоуловитель и жалюзи.

Устройство поперечноточной градирни

Теплообмен и испарения (обмен масс) происходит за счет большого количества воздуха, подаваемого вентилятором.

В таких градирнях воздух движется в слое оросителя горизонтально перпендикулярно падающей сверху вниз воде. Отсюда название: поперечноточная градирня. Вход воздуха может быть с одной или двух сторон, соответственно получится одно- или двухпоточная система.

Ответьте на 3 вопроса и получите бесплатную консультацию инженера-технолога по градирням

Наш инженер-технолог ответит на все интересующие вас вопросы, приведет примеры из отрасли, а также соберет исходные данные для подбора оборудования и выставления ТКП

Пройти тест

Противоточные градирни

В противоточной градирне потоки воды параллельны потокам воздуха.

Преимущества противоточной градирни:

  • Более эффективный ороситель по сравнению с поперечноточной градирней
  • Сравнительно низкая стоимость
  • Хорошо применимы в суровом климате

Недостатки противоточной градирни:

  • Крупные размеры установки
  • Необходимость создания давления в системе водораспределения
    Устройство противоточной градирни

По способу организации поверхности контакта градирни делятся на:

  • Оросительные
  • Безнасадочные

К оросительным градирням относят противоточные и поперечноточные, а к безнасадочным - эжекционные и брызгальные. Данные типы градирен были рассмотрены выше.

По типу контура градирни бывают:

  • Открытые (мокрые, испарительные)
  • Закрытые (сухие, радиаторные)

Открытые (испарительные, мокрые) градирни

В основе их работы лежит передача тепла от жидкости атмосферному воздуху при поверхностном испарении и непосредственном контакте сред.

Существуют различные виды испарительных градирен, но в основе всех лежит охлаждение воды при её испарении.

Башенные градирни

К такого типа градирням относятся башенные, секционные, отдельно стоящие СК-400 и СК-1200, и малогабаритные. Все они были рассмотрены нам выше.

Закрытые (сухие, радиаторные) градирни

Они представляют собой корпус с размещенным внутри теплообменником (радиатором), по которому циркулирует охлаждающая жидкость и одним, или несколькими вентиляторами, обдувающими радиатор потоком наружного воздуха.

Радиатор из оребренных, чаще всего медных или алюминиевых трубок, обуславливает то, насколько хорошо сухие градирни будут охлаждать воду.

Сухая градирня

Достоинствами сухих градирен являются закрытый контур, и как следствие – отсутствие попадания примесей в воду, возможность использовать этиленгликоль и кипящую воду, нет капельного уноса.

К недостаткам относят низкую эффективность охлаждения, высокую стоимость конструкции и материалов, а также необходимость чистить и обслуживать теплообменник.

Отдельно следует рассмотреть гибридные градирни.

Гибридные градирни – это структурно сложные технические установки, в которых совмещены процессы, протекающие и в испарительной, и в сухой градирне. Тяга воздуха может созда­ваться вытяжной башней, вентилятором, или совместно башней и несколькими вентиляторами, размещенными в ее нижней части.

Гибридная градирня

Охлаждающая способность таких градирен не так сильно зависит от перепадов температуры воздуха, как в сухих. Работают градирни без видимого парового факела. Кроме того, здесь заметно меньше безвозвратная потеря воды  по сравнению с испарительными градирнями. Всё это является достоинствами гибридных градирен.

Основные недостатки  - сложность при проектировании и строительстве, необходимость излишнего внимания при обслуживании и эксплуатации градирни и всей системы водооборота в целом. Все это вызывает нарушение расчетных режимов работы сухой и испарительной частей, а также аварийные ситуации в зимнее время.

Вентиляторные градирни «Вента»

Компания ООО «НПО «Агростройсервис» с 1992 года производит вентиляторные секционные градирни серии «Вента». Производственные мощности и штат своих инженеров-проектировщиков позволяет самостоятельно без привлечения подрядчиков делать расчеты и производить все необходимое оборудование.

Градирня Вента-800

Мы производим градирни разного размера и производительности, исходя из потребности Заказчика.

Наш типоряд представлен следующими моделями:

ВЕНТА - 250 куб.м/час

ВЕНТА - 250 куб.м/час

Нагрузка 1 секция: 100 ÷ 250 м³/час
Размер секции = 4х4м
Площадь орошения = 16 м²

ВЕНТА - 500 куб.м/час

ВЕНТА - 500 куб.м/час

Нагрузка 1 секция: 250 ÷ 500 м³/час
Размер секции = 6х6м
Площадь орошения = 36 м²

ВЕНТА - 800 куб.м/час

ВЕНТА - 800 куб.м/час

Нагрузка 1 секция: 500 ÷ 800 м³/час
Размер секции = 8х8м
Площадь орошения = 64 м²

ВЕНТА-1000 куб.м/час

ВЕНТА-1000 куб.м/час

Нагрузка 1 секция: 600 ÷ 1350 м³/час
Размер секции = 10х10м
Площадь орошения = 100 м²

ВЕНТА-2000 куб.м/час

ВЕНТА-2000 куб.м/час

Нагрузка 1 секция: 1000 ÷ 2000 м³/час
Размер секции = 12х12м
Площадь орошения = 144 м²

ВЕНТА-3000 куб.м/час

ВЕНТА-3000 куб.м/час

Нагрузка 1 секция: 1200 ÷ 3000 м³/час
Размер секции = 12х16м
Площадь орошения = 192 м²

Всегда Заказчика интересует цена градирни. Покажем наглядно в процентном соотношении, сколько стоят технологические элементы градирни в общей стоимости оборудования.

Стоимость элементов градирни

Представляем вашему вниманию интерактивную схему градирни. Наведите на изображение и вы увидите основные элементы вентиляторной градирни

Интерактивная схема градирни

Наведите на изображение для просмотра описания

Path 1 Path 2 Path 3 Path 4 Path 5 Path 6 Path 7 Path 8 Path 9 Path 10

Процесс строительства градирни занимает до 12 недель. За это время готовится строительная площадка, монтируются чаша градирни и каркас. Основные этапы строительства градирни представлены на схеме ниже.

Этапы строительства градирни

Для подробной консультации обращайтесь к нашим специалистам по номеру 8-800-222-45-62, 8-8313-34-75-40. Также ваши вопросы и заказ коммерческого предложения вы можете направить на почту acs@acs-nnov.ru

Ждем ваши обращения!
