Вентиляторная градирня Вента-250

ВЕНТА - 250
ВЕНТА - 250
Производительность 100-250 м3/час
Тепловая нагрузка 0,5-3 МВт
Размер секции 4 x 4 м
Площадь орошения 16 м
Узнать цену градирни

Блочная градирня Вента-250 – самая маленькая в серии. Она успешно применяется в водооборотных циклах литейных и сборочных производств, химических и фармацевтических предприятий, заводов масел, РТИ и пластмасс, микроэлектроники, а также в модификации — для пищевой промышленности (спиртзаводов, молочных и сахарных комбинатов).

Вентиляторная градирня Вента-250
Градирня на производстве

Наш завод выпускает как блочные градирни из одного модуля, имеющие собственный железный или стеклопластиковый поддон для промежуточного сбора воды, так и секционные для нагрузки от 200 до 1000 м3/час, применяемые для реконструкции типовых советских установок ВГ-25 с креплением к железобетонным бассейнам.

градирня в 3D
чертеж градирни в 3D

В состав включены эффективные технологические элементы:

  • капельно-пленочный ороситель БНС
  • водоуловитель «Полуволна»
  • рабочее колесо
  • диффузоры из стеклопластика

Подвод воды к стеклопластиковой или металлической водораспределительной системе осуществляется через вертикальный стояк из одной или двух труб. Выбор зависит от ситуации на стройплощадке Заказчика. Места ввода и прохода через обшивку герметизируются.

Сливные патрубки также вариативно располагаются с выходом вбок или вниз. В первом случае для сливного лотка делается уклон, а во втором — вся вода из поддона самостоятельно стекает в коллектор, предотвращая размораживание при отрицательных температурах воздуха.

Блочная градирня оснащается маршевой лестницей или стремянкой на верхнюю площадку обслуживания, которая размещается между двумя конфузорами. С площадки имеется свободный доступ к мостку для обслуживания электродвигателей.

Привод вентилятора соосный, на базе мотор-редуктора или электродвигателя ВАСО мощностью от 9 до 22 кВт. Двигатели подбирают на основании данных расчета для минимизации нагрузки и агрегируют с автоматической системой управления, включающей частное регулирование, что продлевает на 30% их срок службы и экономит до 50% электроэнергии от номинального потребления.

Для использования в сложных метеоусловиях применяются механические жалюзийные решетки, которые направляют поток воздуха или полностью его прекращают для предотвращения обледенения.

Ниже приводим разрез, иллюстрирующий основные элементы.

Габаритный чертеж градирни

 Габаритный чертеж, схема вентиляторной градини Вента - 250

Сборка одной секции занимает 10-15 дней. В статье «Строительство и монтаж. Этапы и технологии» описаны основные моменты.

Указанные технологические и конструктивные решения быстро изменяются под требования конкретной ситуации на вашем производстве. Так, длина опорных «ног» может быть увеличена. Например, чтобы выровнять высоту ввода воды с соседними градирнями и уравнять гидравлический напор на них.

Комплектация может быть упрощена и удешевлена или, наоборот, дооснащена с применением последних достижений градирестроения.

Ответьте на 5 вопросов и получите ТКП

Ответьте на 5 вопросов и получите ТКП вентиляторной градирни для вашего производства и гарантированную скидку

Отправить заявку

На предприятиях с объемом водооборотного цикла до 100 м³/ч часто можно увидеть в эксплуатации малогабаритные градирни, поставляемые в собранном или полусобранном виде и оснащенные нагнетающим вентилятором.

Данные установки получили широкое распространение благодаря малым габаритным размерам и технологиям, требующим небольшого температурного перепада от 4 до 7 °С.

Спроектированная градирня серии "Вента" всегда оснащена вытяжным вентилятором, что позволяет соответствовать требованиям технологических процессов по охлаждению с перепадом в 9 и более градусов.

Согласно описанного в книге В.С. Пономаренко и Ю.И. Арефьева "Градирни промышленных и энергетических предприятий" процесса подбора градирни, число их секций для 1-го водооборотного цикла предприятия не должно превышать 12 штук. В случае недостижения требуемых показателей по охлаждению и сокращению затрат рекомендуется выбрать другую модель градирни. Мнение автора разделяем и мы.

Эксплуатация от 10 и более градирен, оснащенных нагнетающими вентиляторами, типа Росинка, или ГРД сопровождается:

  • большим значением уровня шума,
  • большой потерей воды на испарении и капельном уносе,
  • постоянной работой на пределе (сокращает срок службы элементов градирни),
  • суммой расходов на электроэнергию.
Поэтому на сегодняшний день малогабаритные градирни с вытяжным вентилятором являются успешным выбором для различных отраслей и отличительных технологических процессов.

Градирня Вента в летний период работает в умеренном режиме, что сокращает износ оборудования и расходы на электроэнергию.

Отличной альтернативой группе установок ГРД из 10 и более единиц, является градирня Вента-250.

градирня Вента

Правильно спроектированная градирня с вытяжным вентилятором, в сравнение с нагнетательным - это:

  • соответствие требованиям органов надзора
  • малое значение подпитки
  • стабильный режим работы круглогодично
  • малый расход электроэнергии
  • большой срок службы
  • достижение большего значения охлаждения
Мы поможем подобрать Вам градирню,
очистные сооружения и КНС

Важные вопросы про градирни:

Можно ли данную градирню установить на крыше?

Технические особенности блочной вентиляторной градирни

Компактный размер секции (4х4 метра) позволяет устанавливать ее в локальных водоооборотных циклах, непосредственно рядом с цехом, за его стеной или на крыше. При этом сокращается длина трубопроводов и уменьшается необходимый напор насоса, существенно уменьшая его мощность и потребление электричества.

Металлокаркас состоит из металлических несущих колонн, надежно скрепленных ригелями. Для защиты от агрессивного воздействия водо-воздушной смеси актуальны два типа решений: горячее оцинкование или окраска. Для окрашивания нами опробованы и внедрены современные эпоксидные цинконаполненые эмали: Дюропокс, Еррех, Цинол.

Кроме того, обшивка устанавливается внутри внешних габаритов, защищая металл от попадания влаги и капель.



Можно ли эксплуатировать градирню Вента-250 зимой?

Да, можно. Для использования в сложных метеоусловиях зимы применяются механические жалюзийные решетки, которые направляют поток воздуха или полностью его прекращают для предотвращения обледенения.

Скачать опросный лист

Скачать

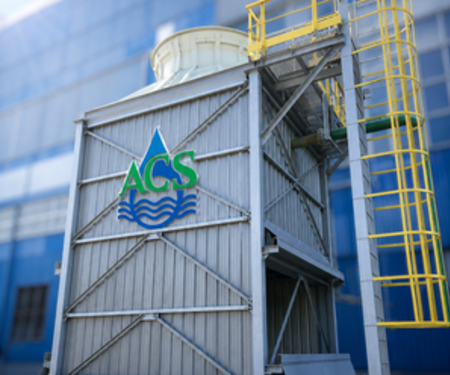

Вента-250, 2022 ОАО ДАЛЬТЕХГАЗ

Вента-250, 2022 ОАО ДАЛЬТЕХГАЗ

Нагрузка: Q = 300 куб.м/час
t° нагретой воды: 57 °C
t°охлажденной воды: 42 °C
Размер секции: 4х4 м

Вента-250, 2022 АО Белорецкий металлургический комбинат

Вента-250, 2022 АО Белорецкий металлургический комбинат

Нагрузка: Q = 425 м3/час
t° нагретой воды: 45 °C
t°охлажденной воды: 35 °C
Размер секции: 4х4 м

Вента-250, 2021 ООО НПФ ЭКО-ПРОЕКТ

Вента-250, 2021 ООО НПФ ЭКО-ПРОЕКТ

Нагрузка: Q = 1400 м3/час
t° нагретой воды: 40°C
t°охлажденной воды: 35°C
Размер секции: 4х4 м

Вента-250, 2018 ООО Ногинский трубопрофильный завод

Вента-250, 2018 ООО Ногинский трубопрофильный завод

Нагрузка: Q = 270 м3/час
t° нагретой воды: 35°C
t°охлажденной воды: 26°C
Размер секции: 4х4 м

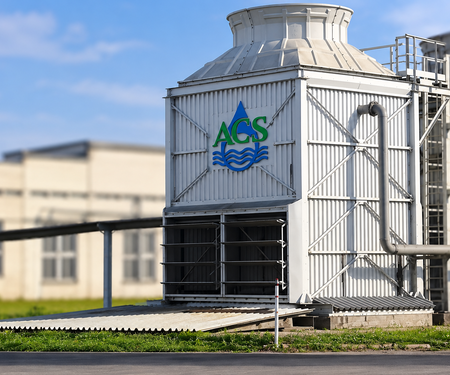

Вента-250, 2018 АО Молоко

Вента-250, 2018 АО Молоко

Нагрузка: Q = 140 м3/час
t° нагретой воды: 40°C
t°охлажденной воды: 25°C
Размер секции: 4х4 м

ВЕНТА-250, 2017 ООО БЕКО

ВЕНТА-250, 2017 ООО БЕКО

Нагрузка: Q = 300 м3/час
t° нагретой воды: 26°C
t°охлажденной воды: 22°C
Размер секции: 4х4 м

Вента-250, 2017 ООО Аэрозолекс

Вента-250, 2017 ООО Аэрозолекс

Нагрузка: Q = 300 м3/час
t° нагретой воды: 35°C
t°охлажденной воды: 26°C
Размер секции: 4х4 м

Вента-250, 2017 АО Архангельский целлюлозно-бумажный комбинат

Вента-250, 2017 АО Архангельский целлюлозно-бумажный комбинат

Нагрузка: Q = 500 м3/час
t° нагретой воды: 32 °C
t°охлажденной воды: 24 °C
Размер секции: 4х4 м

ВЕНТА-250, 2016 ОАО Буйский химический завод

ВЕНТА-250, 2016 ОАО Буйский химический завод

Нагрузка: Q = 240 м3/час
t° нагретой воды: 29°C
t°охлажденной воды: 23°C
Размер секции: 4х4 м

Вента-250, 2014 OАO Газпромтрубинвест

Вента-250, 2014 OАO Газпромтрубинвест

Нагрузка: Q = 500 м3/час
t° нагретой воды: 35°C
t°охлажденной воды: 25°C
Размер секции: 4х4 м

Вента-250, 2013 ТОО Акваэль

Вента-250, 2013 ТОО Акваэль

Нагрузка: Q = 300 м3/час
t° нагретой воды: 45°C
t°охлажденной воды: 25°C
Размер секции: 4х4 м

ВЕНТА-250, 2011 ТОО Акросспищепром

ВЕНТА-250, 2011 ТОО Акросспищепром

Нагрузка: Q = 200 м3/час
t° нагретой воды: 38°C
t°охлажденной воды: 24°C
Размер секции: 4х4 м

Мы поможем подобрать Вам градирню,
очистные сооружения и КНС
н/пп Технологические и технические параметры, комплектующие и оборудование Ед. изм. ВЕНТА-250 (4х4)
1 Площадь орошения м² 16
2 Гидравлическая нагрузка м³/час 100 ÷ 250
3 Расчетная гидравлическая нагрузка м³/час Расчет по исходным данным
4 Плотность орошения в нормальном режиме м³/м²·час 6,25 ÷ 15,6
5 Тепловая нагрузка Мкал/час Определяется по расчету
6 Температурная зона охлаждения °С Определяется по расчету
7 Максимальная температура воды на входе, не более °С 60
8 Капельный унос воды, не более % 0,02
9 Марка водоуловителя - «Полуволна» ВП 10.5.1,85 (материал ПНД)
10 Диаметр трубопроводов на входе, Ду мм Расчитывается по расходу воды
11 Диаметр трубопровода на выходе из бассейна, Ду мм Расчитывается по расходу воды
12 Давление воды на входе, не менее м.вод.ст 6,5
13 Марка водоразбрызгивающих сопел - СЧ М 36×3
14 Напор воды перед соплами кгс/см² 0,075 ÷ 0,2
15 Производительность сопла м³/час 7,0 ÷ 11,0
16 Количество сопел шт. 6 ÷ 25
17 Марка оросителя - БНС 5.5.5 (материал полипропилен)
18 Максимальное количество ярусов оросителя - 1
19 Максимальная общая высота слоя оросителя м 1,5
20 Объем водосборного бассейна м³
21 Марка вентилятора - ВГ-25
22 Количество вентиляторов на секцию шт. 1
23 Диаметр рабочего колеса вентилятора мм 2500
24 Количество лопастей рабочего колеса шт. 3
25 Угол установки профиля лопасти ° 16
26 Частота вращения рабочего колеса

мин¹

365
27 Производительность вентилятора тыс. м³/час 156
28 Номинальное давление вентилятора Па 137
29 Скорость воздуха в градирне м/с 1,8 ÷ 2,5
30 Параметры двигателя вентилятора Мощность (уточняется по расчету) кВт 22
Напряжение Вт 380
Частота Гц 50
Степень защиты - IP55
31 Уровень шума ДБ 70
32 Габаритные размеры секции градирни (длина×ширина×высота) мм 4000×4000×7070
33 Управление градирней Ручное - УПП или ПЧ
Автоматическое - ПЧ + контроллер
