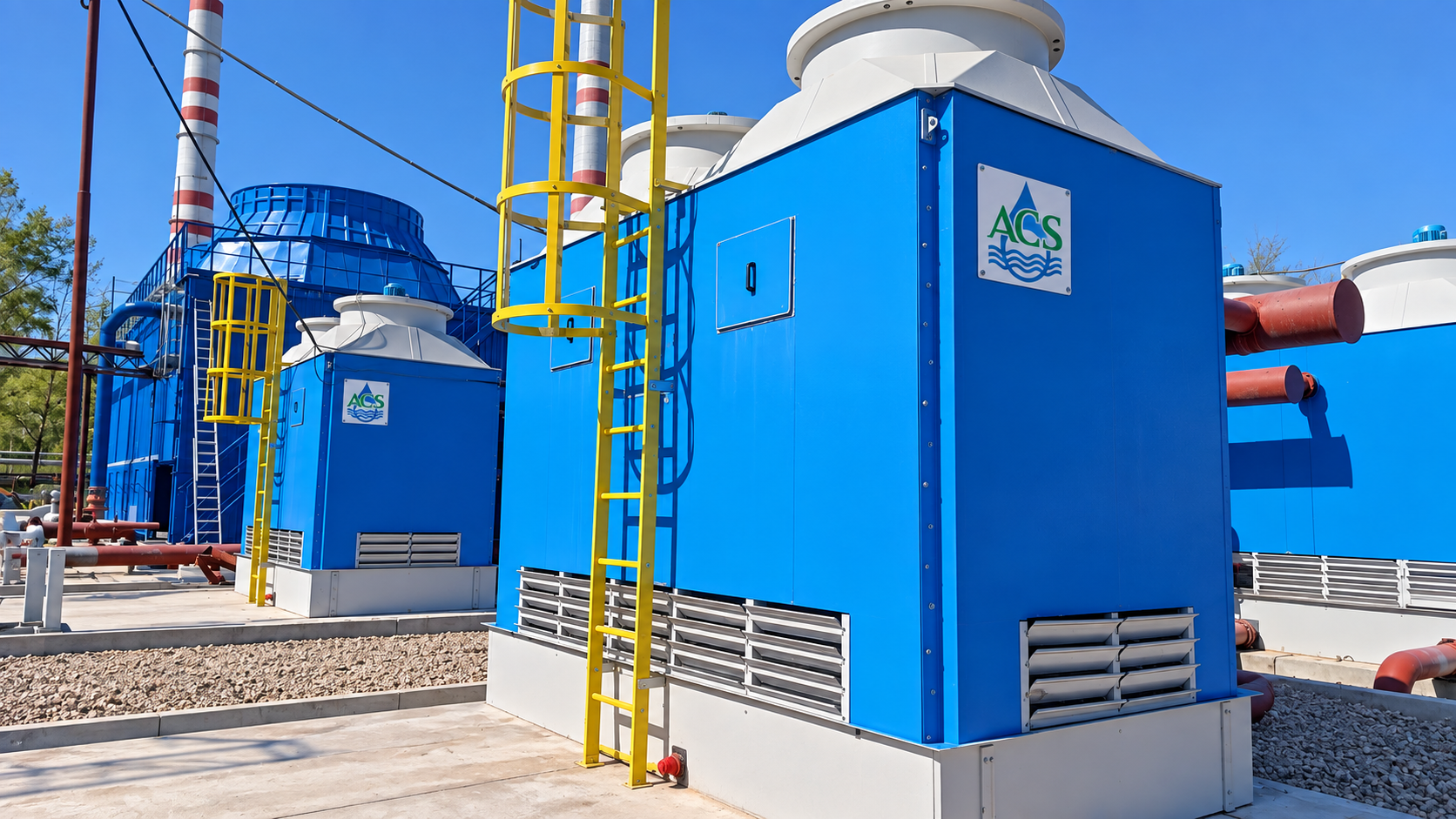

Вентиляторная градирня Вента СТП-100

Вента СТП-100
Вента СТП-100
Производительность 50-100 м3/час
Тепловая нагрузка 0,5-3 МВт
Площадь орошения 8,4 м²
Получить ТКП

Особенности Вента СТП-100

  • 1 день - монтаж мини градирни
  • Конструкция не ржавеет и не обмерзает
  • Самые выгодные в своем классе.
  • Малый расход воды — один модуль 100 м³/ч.
  • Глубокое охлаждение — 1 градирня создает перепад в 20°С, снижая температуру с 45°С до 25°С

Градирня серии Вента СТП-100 предназначена для охлаждения воды в системах промышленного кондиционирования и оборотного водоснабжения. Диапазон температуры охлаждения воды: от 60˚С до 23˚С.

Работа градирни Вента СТП-100 осуществляется по принципу «противотока», что обеспечивает максимальную эффективность теплообмена. Воздушный поток создается при помощи осевого вентилятора, расположенного в верхней части градирни. Корпус и основные компоненты градирни Вента СТП-100 выполнены из армированного стекловолокном пластика, являющийся композитным материалом, устойчивым к любым видам коррозии и ультрафиолету.

Вента СТП-100 поставляется на место установки в полной заводской готовности, не требует сборки на месте.

Вента СТП-100

Преимущества градирни Вента СТП-100

Градирня выполнена в противоточной компоновке, наиболее эффективной для теплообмена. На всасывании обеспечивается более равномерное распределение потока воздуха. Осевой вытяжной вентилятор установлен в верхней части градирни. Забор воздуха осуществляется с 4-х сторон, но при необходимости расположения градирни вплотную к стене возможно перекрыть одно из воздухозаборных окон. Также возможна установка градирни внутри помещения (актуально для условий холодного климата) с установкой воздуховода на выходе из вентилятора.

Преимущества:

  • Высокая коррозионная стойкость
  • Противоточная компоновка
  • Верхнее расположение вентилятора
  • Материалы очень легкие
  • Сборка на несущих панелях
  • Не требует техобслуживания
  • Высокая механическая прочность

Вента СТП-100

Долговечные и надежные материалы

Рама и все элементы корпуса градирни серии Вента СТП выполнены из армированного стекловолокном пластика, что позволяет гарантировать длительный срок службы оборудования. Экономия бюджета на охлаждение в 4 и более раз за счет использования долговечного материала гарантирована!

Корпус из армированного стекловолокном пластика обладает следующими свойствами:

  • Высокая коррозионная стойкость
  • Для агрессивных сред
  • Срок службы более 25 лет
  • Материалы очень легкие
  • Высокая механическая и термическая прочность

Армированный стекловолокном пластик — это идеальное решение для предприятий, работающих с химико-термической обработкой в условиях агрессивных сред, так как такое покрытие обеспечивает максимальную надежность, прочность и защиту градирни от негативного воздействия химических веществ, коррозии и ржавчины.

При условии качественного ухода, своевременного сервисного обслуживанияи использования системы химводоподготовки срок службы такой градирнибудет более 20-25 лет

ОСОБЕННОСТИ КОНСТРУКЦИИ ГРАДИРНИ ВЕНТА СТП-100

Форсунки

Купить форсунки градирни

Наиболее важную роль в равномерном распределении воды выполняют форсунки. Они выполнены из ПНД, специальной формы, гарантирующей самоопорожнение и не подвержены засорению, заиливанию.

Свойства:

  • Выполнены из ПНД
  • Не подвержены коррозии, засорению и обмерзанию
  • Сопротивление по воде менее 1 кПа

Система выполнена полностью из пластиковых компонентов, поэтому не подвержена коррозии. Спроектирована так, чтобы обеспечивать минимальное сопротивление по воде (менее 1 кПа).

Осевой вентилятор

колесо градирни

Свойства:

  • Простая и надежная конструкция
  • Охлаждение воды с 45°C до 25°C
  • Большой расход воздуха
  • Высокий КПД при низком энергопотреблении

Осевые вентиляторы обеспечивают большой расход воздуха, они отличаются высокой эффективностью и экономичностью.

В градирнях Вента-СТП используются осевые вентиляторы с прямым приводом диаметром. Вентиляторы могут быть выполнены из стеклопластика или алюминия. Соединение лопастей со ступицей осуществляется с помощью заклепок, а не сварки, что обеспечивает антикоррозионную стойкость.

Ороситель

 Ороситель

В градирнях Вента-СТП используется широко применяемый ороситель с наибольшей площадью поверхности.

Каплеуловитель

 Каплеуловитель Полуволна

В градирнях Вента-СТП используется зарекомендовавший себя профиль каплеуловителя, в котором поток воздуха меняет свое направление три раза, что гарантирует высокую эффективность каплеулавливания. Каплеуловители расположены на самом верху градирни и обеспечивают легкий доступ к системе водораспределения.

Они легко снимаются одним человеком и могут быть промыты в случае необходимости.

Монтаж испарительных градирен серии Вента СТП-100

Градирни Вента-СТП поставляются на объект в собранном виде, либо несколькими крупными блоками.

Только заводская сборка позволяет гарантировать высокое качество градирен.

Технические характеристики Вента СТП-100

№ п/п

Технологические и технические параметры, комплектующие и оборудование

Ед. изм.

Вента СТП-100

1

Гидравлическая нагрузка

м3

50 - 100

2

Площадь орошения

м2

8,4

3

Высота, ширина, длина

мм

4700х2100х4000

4

Высота впуска воды

мм

3000

5

Диаметр вентилятора

мм

1500

6

Мощность вентилятора

кВт

3,6

7

Вес без воды

кг

1150

8

Вес при максимальной нагрузке

кг

5330
