Сухая градирня драйкулер, что это?

Что такое сухая градирня?

Сухая градирня или драйкулер применяется для охлаждения жидкости в водообортных системах на различных предприятиях промышленности. Данные охлаждающие установки были изобретены инженерами из Венгрии: Геллером и Фарго. Изначально их применяли для охлаждения конденсаторов на электростанциях.

Градирня представляет собой аппарат, внутри которого установлен теплообменник. По нему циркулирует охлаждаемая жидкость. Для снижения её температуры теплообменник обдувается воздухом. Как правило, для создания воздушного потока наверху аппарата установлен один или несколько вентиляторов.

сухие градирни

Качество охлаждения жидкости зависит от установленных трубок в теплообменнике. Как правило, применяют медные или алюминиевые оребренные трубки, но возможно применение и других металлов.

Самые эффективные трубки из меди с тонкими каналами, при этом цена градирни самая большая. При применении трубок из других сплавов, стоимость уменьшается вместе с качеством охлаждения воды.

Так повелось, что чаще всего сухие градирни используют там, где нет возможности поставить вентиляторную градирню, например, закрытые производственные помещения.

Все охлаждающие процессы в таких установках происходят внутри системы и нет прямого контакта жидкости с внешней средой. В этом случае у данной установки нет возможности охладить воду ниже температуры окружающей среды, её максимальный перепад составляет 5-7 0С. Испарительного типа градирня может обеспечить перепад 10-15 0С, при прочих равных условиях. По этой причине эффективная работа снижается в жаркую погоду.

Использование в местности, где возможны сильные морозы, не исключает замерзание рабочей жидкости; чтобы избежать этого придется использовать промышленные жидкости, например антифриз, или этиленгликоль.

Хочется также отметить, что при использовании одного и того же вентилятора, например ВГ-70 – производительность у сухой будет ниже, чем у испарительной, а энергопотребление значительно выше.

Запасные части к закрытой градирне стоят дорого, так, например, замена оросителя может составлять до 80 % стоимости градирни. Поэтому часто родные комплектующие сухой градирни заменяют на аналог, который в несколько раз дешевле.

Факторы выбора сухой градирни

  • Технология производства нуждается в непрерывном охлаждении жидкостей (кроме воды могут быть иные растворы и жидкие вещества)
  • Должно соблюдаться условие, согласно которому нужно охладить жидкость на 5-7 ˚С ниже температуры окружающей среды
  • Производственная площадка расположена в местности, на которой нет возможности разместить испарительное оборудование
  • Наличие зданий, сооружений и заграждений, мешающих быстро перенести прогретый влажный воздух
  • Жесткий регламент требований к составу и чистоте охлаждаемой жидкости
  • Ограничены возможности водозамещения на производстве
  • Слабые энергетические мощности предприятия не имеют возможности применения иного водоохлаждающего оборудования

Виды сухих градирен

Существует три основных вида сухих градирен:

  • В горизонтальном исполнении

Драйкулер горизонтального исполнения

  • В вертикальном исполнении

Драйкулер вертикального исполнения

  • В V-образном исполнении

Драйкулер V-образного исполнения

Сухая градирня состоит из следующих элементов:

  • Водо-воздушного теплообменника
  • Вентилятора
  • Корпуса (в котором установлен теплообменник и вентилятор)

При горизонтальном исполнении корпус снабжается ножками. При вертикальном исполнении – устанавливаются кронштейны без ножек.

Где применяют сухие градирни?

Сухие градирни драйкулеры целесообразно применять в технологических циклах, где требуется изолировать охлаждающую жидкость от прямого воздействия окружающей среды, при невозможности осуществить подпитку охлаждаемой жидкости и при температуре жидкости близкой к температуре кипения.

Альтернативой таких градирен являются водоохлаждающие установки с открытым контуром, например, вентиляторные секционные градирни с количеством охлаждаемой жидкости более 100 м3, или малогабаритные, при небольшом количестве охлаждаемой жидкости, до 100м3

Принцип работы сухой градирни

Основной задачей сухой градирни является обеспечение охлаждения потоков воды, используемой в технологической цепочке, на 5-7 ˚С. Этого можно добиться путем снижения температуры жидкости, подаваемой в теплообменное устройство, за счет действия воздушного потока, который забирается вентиляционной установкой из окружающей среды.

Теплообменник состоит из медных трубок с ребристым профилем, покрытым алюминием. Остывшая вода проходит мимо аппарата, подается через трубопроводы в зону технологического назначения.

Драйкулер – иное название сухой градирни. Он окружен стальными корпусом, который покрывается специальной защитной эмалью от коррозии. Трубы от повреждений защищают с помощью стальных ребер жесткости. По желанию заказчика можно усовершенствовать градирню:

  • Добавить к вентиляторам регулятор, меняющий скорость их вращениям во время работы
  • Добавить защитную решетку для понижения уровня шума

Схема работы мокрой и сухой градирни

Принцип работы мокрой и сухой градирни

Чтобы увеличить термодинамическй предел драйкулера, который составляет 5 градусов Цельсия, сухую градирню снабжают системой оросителей. Она применяется при высоких температурах окружающего воздуха. Сопла, которые разбрызгивают воду на трубки теплообменника, обеспечивают работу системы. Жидкость, которая испаряется, не только понижает температуру воды, но и омывает грязь с теплообменника.

Достоинства и недостатки сухих градирен

Если вы решили устанавливать на своём предприятии сухие градирни, то обратите внимание на их плюсы и минусы:

Плюсы сухой градирни драйкулера

  • закрытый контур, что спосбствует отсутствию капельного уноса, а вместе с ним и отсутствию подпитки
  • отсутствие возможности попадания примесей
  • возможность работы на этиленгликоле и воде высокой температуры
  • Возможность эксплуатации при отрицательных температурах
  • Благодаря замкнутому контуру отсутствует необходимость очистки воды при эксплуатации (но изначально требуется подготовленная вода или другой хладагент)

Минусы сухой градирни драйкулера:

  • низкая эффективность охлаждения воды (охлаждение возможно только до температуры воздуха окружающей среды)
  • высокая стоимость, выше до 5 раз, по сравнению с вентиляторной градирней такой же мощности
  • необходимость и неудобство в чистке теплообменника

Чтобы повысить эффективность сухих градирен при повышенных температурах воздуха устанавливают адиабатическую систему охлаждения. Принцип заключается в мелкодисперсном распылении воды через сопла на пластины теплообменника. При этом испаряется вода и понижается температура воздуха около поверхности теплообменника, таким образом, растет эффективность работы сухой градирни.

Подбор сухой градирни

Чтобы подобрать драйкулер с закрытым контуром, нужно брать расчетную температуру наружного воздуха по сухому термометру, а не по влажному, как при подборе мокрой градирни. Обычно перепад температуры на конденсаторе составляет 5 °С. Минимальный перепад между температурой теплоносителя на выходе из градирни и температурой воздуха по сухому термометру составляет 5-7°С. Данное значение можно понизить, но только за счет увеличения площади теплообменника – чтобы сохранить необходимую производительность.

В соответствии с СП 60.13330.12 (п.5.13) и СП 131.13330.2012. параметры наружного воздуха для  районов строительства принимаются как параметры Б.

Ответьте на 3 вопроса и получите бесплатную консультацию инженера-технолога по градирням

Наш инженер-технолог ответит на все интересующие вас вопросы, приведет примеры из отрасли, а также соберет исходные данные для подбора оборудования и выставления ТКП

Пройти тест

По указанным выше нормативным документам составлена сводная таблица:

Населенный пункт

СП 131.13330.2012

Расчетные температуры по сухому термометру, °С

P, гПа

t, °С

ϕ, %

i, кДж/кг

t МТ, °С

В тени

На солнце

На кровле

Москва

997

26

60

12,9

20,3

29

33

36

Санкт-Петербург

1013

25

60

11,9

19,4

28

32

35

Ростов-на-Дону

1006

30

46

12,3

21,1

33

37

40

Хабаровск

1002

27

64

14,5

21,8

30

34

37

Новосибирск

1003

26

54

11,5

19,3

29

33

36

Екатеринбург

982

27

55

12,7

20,2

30

34

37

Нижний Новгород

995

26,2

56

12,2

19,8

29,2

33,2

36,2

Для определения температуры воды на выходе из градирни, учитываем место расположения оборудования, как по региону, так и по локальной дислокации (т.е. в тени, на солнце, на кровле), выбираем перепад температуры между теплоносителем и окружающим воздухом 6°С.

Для примера, в регионе Москва, при перепаде температуры между теплоносителем и окружающим воздухом 6°С, стандартном перепаде на конденсаторе 5°С и размещении градирни в тени, температура воды на входе/выходе градирни составит 40/35°С, при размещении на кровле - 47/42°С.

СП 60.13330.12 Отопление, вентиляция, кондиционирование

Скачать

СП 131.13330.2012. Строительная климатология

Скачать

Вентиляторная градирня серии «Вента» компании ООО «НПО «Агростройсервис»

Мы рассмотрели достоинства и недостатки сухих градирен. Для крупных промышленных производств драйкулеры могут не подойти из-за низкой эффективности и высокой стоимости. Поэтому для таких объектов лучше использовать мокрые испарительные градирни.

Наша компания занимается строительством вентиляторных градирен с 1992 года. За это время мы накопили колоссальный опыт и построили не один объект, разработали типоряд градирен. Секционные вентиляторные градирни «Вента» от производителя – гарантия надежной стабильной работы вашего водооборотного цикла.

Вента-2000

Типоряд градирен Вента компании Агростройсервис

ВЕНТА - 250 куб.м/час

ВЕНТА - 250 куб.м/час

Нагрузка 1 секция: 100 ÷ 250 м³/час
Размер секции = 4х4м
Площадь орошения = 16 м²

ВЕНТА - 500 куб.м/час

ВЕНТА - 500 куб.м/час

Нагрузка 1 секция: 250 ÷ 500 м³/час
Размер секции = 6х6м
Площадь орошения = 36 м²

ВЕНТА - 800 куб.м/час

ВЕНТА - 800 куб.м/час

Нагрузка 1 секция: 500 ÷ 800 м³/час
Размер секции = 8х8м
Площадь орошения = 64 м²

ВЕНТА-1000 куб.м/час

ВЕНТА-1000 куб.м/час

Нагрузка 1 секция: 600 ÷ 1350 м³/час
Размер секции: 10х10 м
Площадь орошения: 100 м²

ВЕНТА-2000 куб.м/час

ВЕНТА-2000 куб.м/час

Нагрузка 1 секция: 1000 ÷ 2000 м³/час
Размер секции: 12х12 м
Площадь орошения: 44 м²

ВЕНТА-3000 куб.м/час

ВЕНТА-3000 куб.м/час

Нагрузка 1 секция: 1200 ÷ 3000 м³/час
Размер секции: 12х16 м
Площадь орошения: 192 м²

Также рады предложить вам малогабаритные стеклопластиковые градирни серии Вента-СТП. Мини градирни - это промышленные блочные установки полной заводской готовности, предназначенные для использования в небольших локальных водооборотных циклах объемом до 100 м3/час.

Достоинства малогабаритных градирен:

  • компактные размеры
  • единая конструкция
  • низкая стоимость
  • легкость в эксплуатации

Главным недостатком является небольшое количество воды, которую может охладить одна секция градирни.

Эти градирни оптимально подходят предприятиям, которым не требуется большой перепад температур и объем охлаждаемой жидкости не более 100 м3.

Каталог градирен Вента-СТП из стеклопластика

Вента СТП-20 куб.м/час

Вента СТП-20 куб.м/час

Нагрузка 1 секция: 1 ÷ 20 м³/час
Размер секции = 1х1м
Площадь орошения = 1 м²

Вента СТП-50 куб.м/час

Вента СТП-50 куб.м/час

Нагрузка 1 секция 20 ÷ 50 м³/час
Размер секции = 1,6х1,6м
Площадь орошения = 2,56 м²

Вента СТП-75 куб.м/час

Вента СТП-75 куб.м/час

Нагрузка 1 секция 30 ÷ 80 м³/час
Размер секции = 2,1х2,1м
Площадь орошения = 4,41 м²

Вента СТП-100 куб.м/час

Вента СТП-100 куб.м/час

Нагрузка 1 секция 50 ÷ 100 м³/час
Размер секции = 4х2,1м
Площадь орошения = 8,4 м²

Вента СТП-150 куб.м/час

Вента СТП-150 куб.м/час

Нагрузка 1 секция 80 ÷ 150 м³/час
Размер секции = 3х3м
Площадь орошения = 9 м²

Вента СТП-250 куб.м/час

Вента СТП-250 куб.м/час

Нагрузка 1 секция 100 ÷ 250 м³/час
Размер секции = 6,8х3,5м
Площадь орошения = 23,8 м²

Почему выгодно работать с нами?

Охлаждаем воду с 1992 года
Многолетний опыт работы с оборотной водой
Работать с производителями выгодно
Вы получаете минимальные цены без посреднической наценки
Самое большое производство в России
Заводское качество, контроль на всех этапах, гарантированный результат
Закажите градирню и получите проект бесплатно
Проектирование градирни с нуля за короткий срок
Охлаждение с гарантией
Вы платите после достижения проектных параметров
Срок службы градирни 30 лет
Гарантированный срок работы при соблюдении условий эксплуатации

Мы являемся производителями полного цикла – изготавливаем металлический каркас градирни и внутреннее наполнение – ороситель, водоуловитель, водораспределительную систему.Также наши цеха производят рабочие колеса – лопасти, диффузоры, конфузоры. По желанию заказчика градирню можем защитить стеклопластиковой обшивкой и добавить воздухорегулирующие жалюзи. Также доступна опция заказа зимней водораспределительной системы.

Рассмотрим устройство вентиляторной градирни. Наведите мышкой на изображение ниже и вы увидите составные части градирни.

Интерактивная схема градирни

Наведите на изображение для просмотра описания

Path 1 Path 2 Path 3 Path 4 Path 5 Path 6 Path 7 Path 8 Path 9 Path 10

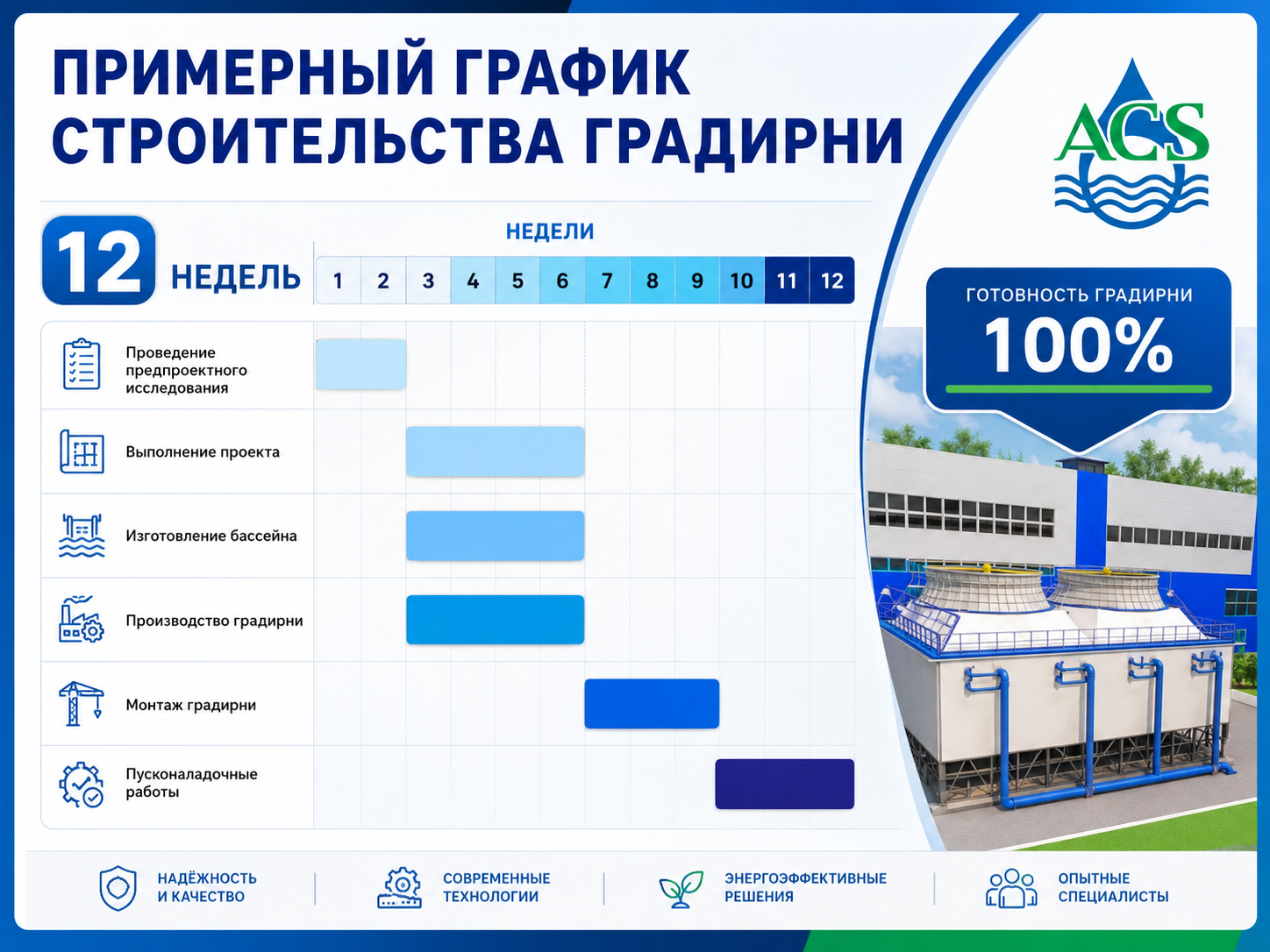

Сроки строительства градирни зависят от размера и от состояния производственной площадки, а также от того, требуется ли демонтаж старой градирни. В среднем закладывается срок 12 недель.

График строительства градирни

Мы даем гарантию на свою продукцию. Она прописывается в договоре, а также в паспортах на отдельные изделия. Оказываем сервисное, гарантийное и послегарантийное обслуживание – не бросаем своих заказчиков при внештатных ситуациях.

Кроме строительства, мы также занимаемся и проектированием градирен. Благодаря собственному конструкторскому отделу можем учесть все тонкости и нюансы, которые необходимо учесть при выполнении проекта и соблюдения всех технических и нормативных требований.

Обращайтесь к непосредственному изготовителю градирен и поставщику оригинальных комплектующих – в компанию ООО «НПО «Агростройсервис». Запрос можете направить на электронную почту  acs@acs-nnov.ru и оставить заявку по телефонам (8313) 34-75-40, 8-800-222-45-62. Ждем вас в качестве заказчика вентиляторной градирни!
