Устройство водоуловительное для градирни

В современных системах оборотного водоснабжения промышленных предприятий вентиляторные испарительные градирни играют ключевую роль в обеспечении эффективного теплоотвода. Из-за конструкции градирен открытого типа и принципа теплообмена при испарении воды на градирнях возникает капельный унос. Для минимизации данного капельного уноса, а также потери воды и защиты окружающей среды на градирнях применяют водоуловительные устройства, также известные как водоуловители и каплеуловители.

Почему водоуловительные устройства называют водоуловителями или каплеуловителями? Термины «водоуловитель» и «каплеуловитель» в технической документации и профессиональной среде используются как синонимы, и на то есть веские основания. Устройство предназначено для улавливания не жидкости в целом, а именно мелких капель воды, которые подхватываются восходящим потоком воздуха и могут выдуваться вентилятором за пределы градирни. Поэтому название «каплеуловитель» лучше отражает функциональное назначение оборудования, но тем не менее, в нормативных документах и каталогах производителей чаще встречается термин «водоуловитель».

Принцип работы водоуловителя в вентиляторных градирнях

В процессе работы испарительной градирни вода распределяется по поверхности оросителя, где интенсивно контактирует с воздушным потоком, создаваемым вентилятором. Часть воды испаряется, обеспечивая охлаждение, однако мелкие капли могут уноситься вместе с воздухом в атмосферу. Это явление называется капельным уносом.

Принцип действия каплеуловителя заключается в создании физического барьера на пути паровоздушной смеси. При столкновении капель с поверхностью водоуловителя происходит слияние мелких капель в более крупные образования. Увеличившиеся в размерах капли под действием силы тяжести стекают в бассейн градирни, не покидая контур системы. Современные конструкции водоуловителей используют наклонные или волнообразные пластины, которые позволяют разложить вектор воздушного потока на составляющие, снижая сопротивление и повышая эффективность улавливания даже мельчайших частиц влаги.

Инвестиции при установке водоуловителей окупаются за несколько лет эксплуатации, обеспечивая при этом соответствие экологическим нормативам и повышение надёжности системы охлаждения в целом. Снижение капельного уноса с типичных 0,5–1,0% до 0,1% и менее позволяет существенно сократить расход подпиточной воды, затраты на её подготовку и химическую обработку. Для крупных промышленных объектов экономия может достигать сотен кубометров воды ежемесячно, что напрямую влияет на снижение операционных расходов. Кроме того, минимизация каплеуноса защищает прилегающую инфраструктуру от обмерзания зимой и коррозии в тёплый период, продлевая срок службы оборудования.

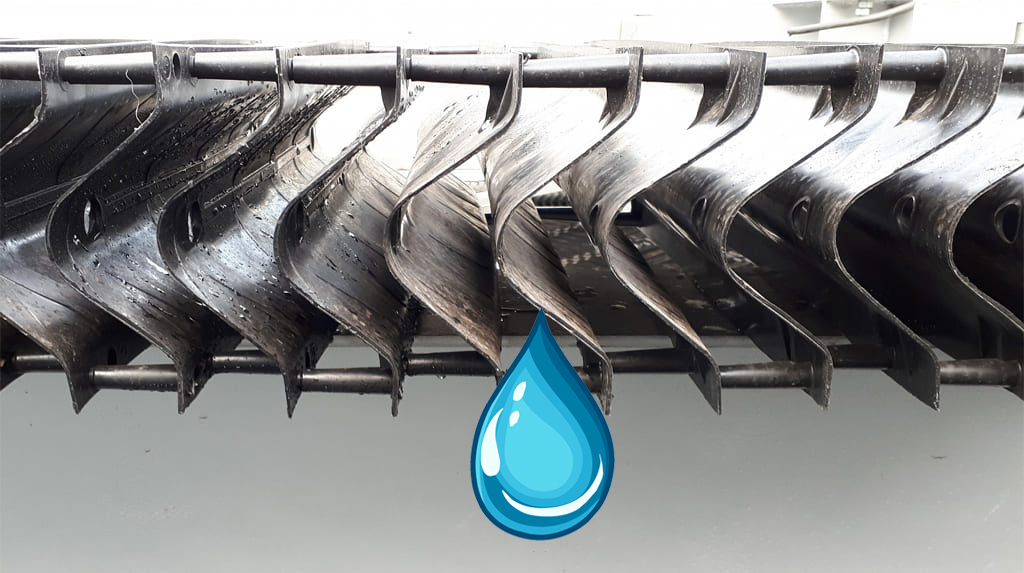

На российском рынке промышленного оборудования особую популярность завоевал водоуловитель типа «Полуволна». Данное решение сочетает в себе передовые инженерные разработки и многолетний опыт эксплуатации в различных климатических условиях.

Ключевые преимущества водоуловителей «Полуволна»:

1. Высокая эффективность каплеулавливания – до 99,99%. Специальная форма пластин в виде полуволны обеспечивает максимальную площадь контакта с воздушным потоком, что позволяет задерживать даже микроскопические капли.
2. Минимальное аэродинамическое сопротивление. Благодаря оптимизированной геометрии пластин устройство не создаёт значительных препятствий для движения воздуха, что позволяет использовать менее мощные электродвигатели и снижать энергопотребление вентиляторной установки.
3. Модульная конструкция и простота монтажа. Блок водоуловителя размером 1000×500×185 мм весит всего 3,5 кг, что позволяет проводить установку собственными силами без привлечения спецтехники. Пластины соединяются по системе «шип-паз», обеспечивая надёжную фиксацию и возможность адаптации под геометрические параметры любой градирни.
4. Долговечность и стойкость к агрессивным средам. Изделие изготавливается из первичного полиэтилена низкого давления (ПНД), который не подвержен коррозии, биологическому обрастанию и сохраняет физико-механические свойства в широком температурном диапазоне, от – 60 °С до + 50 °С.
5. Экологическая безопасность. Материал не выделяет токсичных веществ в атмосферу при эксплуатации, что соответствует современным требованиям промышленной экологии.
6. Универсальность применения. Водоуловитель «Полуволна» совместим как с малогабаритными градирнями, так и с крупными промышленными установками российских и зарубежных производителей.

С 1992 года компания «Агростройсервис» является производителем градирен и комплектующих к ним, в том числе и водоуловителей «Полуволна». Заказать водоуловитель можно следующими способами:

• по телефону: +7 (800) 222-45-62 (бесплатно по РФ) или +7 (831) 334-75-40;
• по электронной почте: acs@acs-nnov.ru;
• через официальный сайт: https://acs-nnov.ru/, заполнив онлайн-форму заявки или опросный лист.

Доверьте подбор и поставку оборудования профессионалам – свяжитесь со специалистами «Агростройсервис» уже сегодня, чтобы получить детальное коммерческое предложение и техническую консультацию по вашей градирне.
