Балансировка и испытания рабочих колес перед установкой на градирню

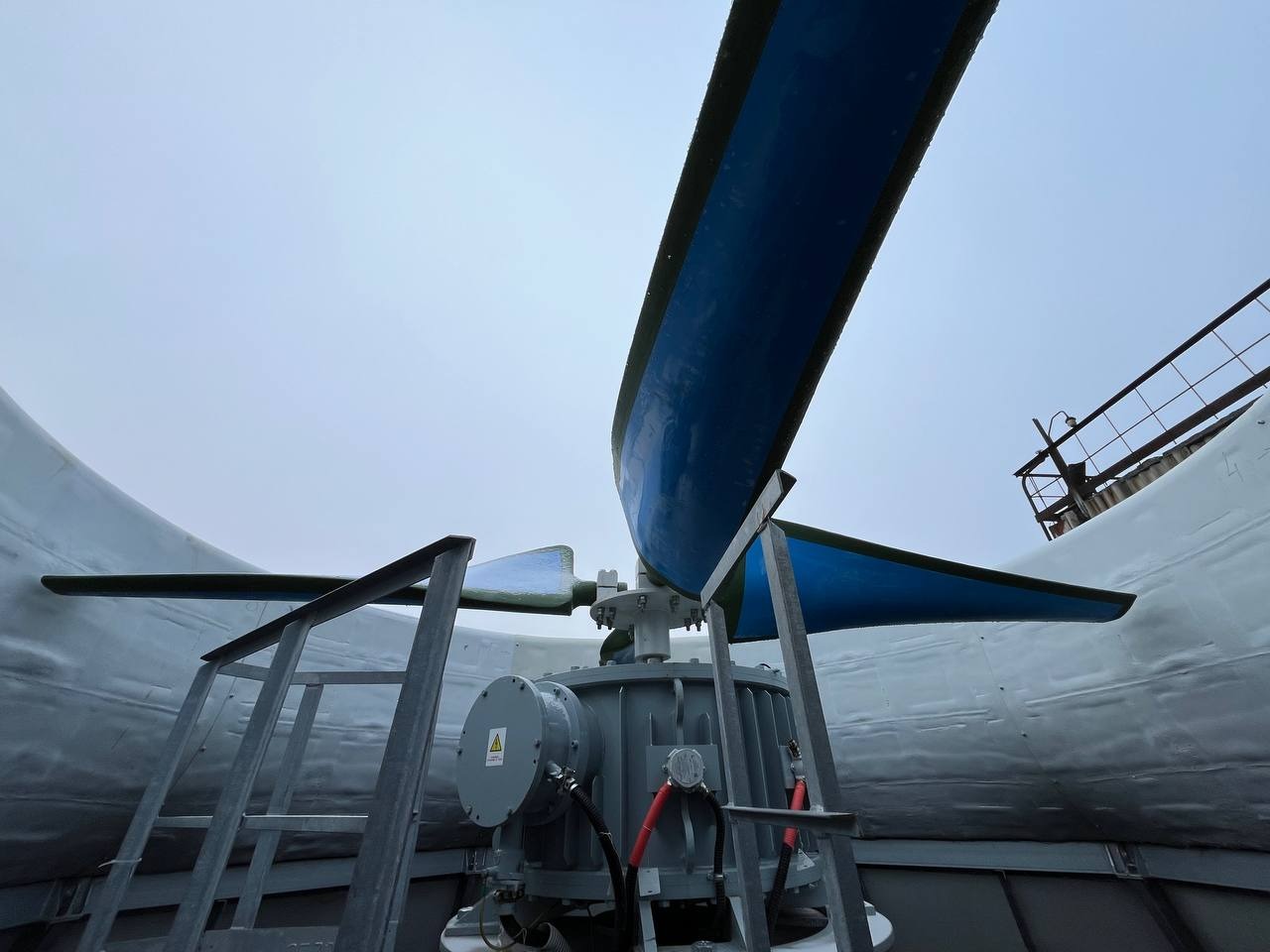

Рабочее колесо - один из наиболее нагруженных узлов вентиляторной градирни. При диаметрах от 2,5 до 20 метров и массе, достигающей нескольких тонн, даже незначительный дисбаланс приводит к появлению центробежных сил, которые передаются на подшипниковый узел, редуктор (при наличии) и опорную конструкцию. Следствием становятся повышенная вибрация, ускоренный износ подшипников, усталостные трещины в лопастях и, в критических случаях, разрушение привода. Именно поэтому балансировка рабочего колеса градирни является обязательным этапом перед его установкой.

Дисбаланс рабочего колеса может быть статическим, когда центр масс смещён относительно оси вращения, и динамическим, когда главная центральная ось инерции не совпадает с осью вращения. На практике, как правило, присутствует смешанный дисбаланс. Для крупногабаритных колёс вентиляторных градирен статической балансировки недостаточно - необходима динамическая балансировка в двух плоскостях коррекции.

Процесс динамической балансировки выполняется на специализированных балансировочных станках, позволяющих закрепить колесо и раскрутить его до рабочей частоты вращения. Датчики вибрации, установленные на опорах станка, фиксируют амплитуду и фазу колебаний. На основании полученных данных рассчитываются масса и угловое положение корректирующих грузов, которые закрепляются на ступице или ободе колеса. Операция повторяется итерационно до достижения остаточного дисбаланса, соответствующего классу точности по ГОСТ ISO 1940-1. Для рабочих колёс градирен обычно применяется класс G6,3 или G2,5 в зависимости от частоты вращения и требований заказчика.

После балансировки проводится комплекс приёмочных испытаний. Он включает визуальный и измерительный контроль геометрии лопастей, проверку углов установки, контроль моментов затяжки болтовых соединений. Затем колесо повторно раскручивается на балансировочном стенде, и выполняется контрольный замер вибрации. Результаты оформляются протоколом с указанием остаточного дисбаланса в каждой плоскости коррекции и уровней виброскорости.

Отдельное внимание уделяется контролю биений обода и ступицы, а также проверке отсутствия ослабления корректирующих грузов после нескольких циклов разгона и торможения. Это исключает самопроизвольное изменение балансировки в процессе эксплуатации.

Проведение балансировки и испытаний в заводских условиях позволяет существенно сократить время пусконаладочных работ на объекте и минимизировать риск выхода оборудования из строя в первые месяцы эксплуатации. Градирня с отбалансированным рабочим колесом работает с низким уровнем вибрации, что напрямую влияет на ресурс редуктора, подшипников и несущих металлоконструкций.
