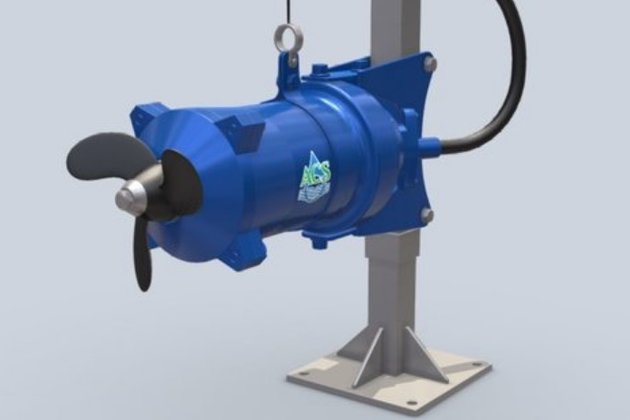

Погружные мешалки

Погружные мешалки представляют из себя единый блок с герметичным двигателем, кронштейном для установки и пропеллерной частью. Данное оборудование служит для повышения эффективности процессов восстановления в анаэробных реакторах при невозможности выпадения ила в осадок.

Погружные мешалки применяются на очистных сооружениях для:

  • поддержания иловой смеси во взвешенном состоянии в неаэрируемых зонах биореакторов;
  • предотвращения образования застойных зон;
  • недопущения образования осадка на дне резервуара;
  • обеспечения рециркуляции иловой смеси из одной технологической зоны в другую.

Погружная мешалка является наиболее эффективной в случаях, когда при минимальном расходе механической энергии необходимо создать мощную циркуляцию жидкости.

Мешалка погружная
Погружная мешалка

Погружные мешалки в классическом выражении можно подразделить на следующие типы:

  • Высокооборотные безредукторные, что обеспечивается прямым приводом на вал и высокой скоростью вращения 360 – 1400 об/мин в зависимости от диаметра рабочего колеса и мощности двигателя 0,4 – 30 кВт.
  • Низкооборотные редукторные с широким спектром технических характеристик, с диаметром лопастей большого размера 1,0 – 2,5 м, при скорости вращения 15 – 100 об/мин, и мощности двигателя 0,5 – 7,5 кВт.
  • Среднеоборотные как правило, редукторные, занимающие промежуточное положение и фирмы-производители по разному классифицируют их функциональность.

Принцип работы погружных мешалок основан на создании вращающегося движения в жидкости. Они состоят из двигателя, оси и мешалки.

Основные преимущества погружных мешалок:

1. Эффективное перемешивание. Мешалки обеспечивают равномерное перемешивание жидкости или суспензии во всем объеме, что помогает достичь оптимальной реакции и распределения веществ.

2. Адаптивность. Погружные мешалки могут быть настроены на различные скорости вращения и направления движения, в зависимости от требуемых процессов перемешивания. Это позволяет адаптировать их к разным условиям и обеспечить наилучшие результаты работы.

3. Простота установки и обслуживания. Мешалки легко устанавливаются в емкости и не требуют сложного обслуживания. Они также могут быть легко заменены или модифицированы в случае необходимости.

Принципы подбора и размещения мешалок в очистных сооружениях различных конфигураций и назначений, расположение и ориентация самих мешалок – это отдельная тема, требующая глубокого анализа процесса перемешивания и образования потоков. Все производители, как правило, имеют свои программы и методики подбора.

Факторы подбора мешалки, которые следует учесть:

  • назначение по применению,
  • форма емкости, в которой они будут установлены,
  • размеры резервуара,
  • Тип перемешиваемой жидкости,
  • вязкость и удельный вес жидкости,
  • температура жидкости,
  • содержание нерастворимых частиц,
  • кислотность жидкости (pH).

Погружные мешалки

Из общих подходов при подборе мешалок можно отметить следующие моменты:

  • Исходными данными для подбора являются геометрические размеры зон аэротенков или резервуаров для перемешивания, концентрация иловой смеси, сведения о предварительной механической очистке.
  • Очень важным моментом является схема размещения мешалок в резервуаре и их количество с размерами установки и углами монтажа самих мешалок.
  • При размещении погружных мешалок в резервуарах требуется соблюдать основные требования: соблюдать глубину установки мешалки и ее расположение по отношению к стенкам резервуара.

Чертеж погружной мешалки

Технические характеристики погружной мешалки
Вариант монтажа мешалки на опускном устройстве
Тип винта трехлопастной
Номинальный диаметр винта, мм 188
Тип уплотнения вала торцовое
Исполнение электродвигателя погружной
Номинальная мощность, кВт 0,75
Напряжение, В 380
Номинальный ток, А 2,23
Частота тока, Гц 50
Число полюсов 4
Частота вращения, об/мин 1375
Соединение обмоток по схеме *
Способ охлаждения электродвигателя погружной без принудительного охлаждения
Способ защиты электродвигателя влаго - термозащита
Степень защиты электродвигателя IP 68
Длина встроенного электрического кабеля, м 10
Количество жил кабеля, шт. 7
Сечение жил, мм² 1,5
Изоляция кабеля маслостойкая
Масса мешалки , кг 40
Средняя наработка на отказ, часов, не менее 7000
Средний ресурс до главного техобслуживания, часов, не менее 20000
Средний срок службы, лет, не менее 20
Масса насосного агрегата, кг 65
